风机作为通用机械，它应用在国民经济的各个部门中。风机多用在工厂、矿井、车辆、建筑物、家用电器等的通风、排尘和冷却；谷物的烘干和选送；风洞风源和气垫船的充气和推进等。此外，在一些对环境温度有特殊要求的场所，要求温度变化在1℃以下，这就需要一种可以根据外界环境温度来确定风机的转动与停止的风机温控系统。

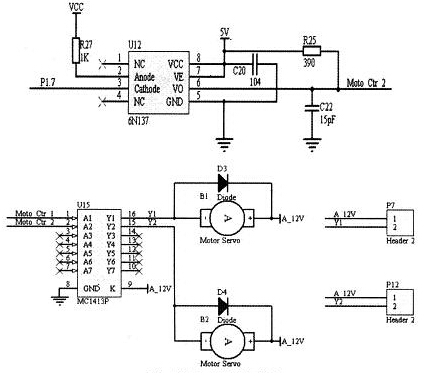

                                          风机驱动控制电路图

    风机微小温控系统，可使温度检测精度达到0．01℃E路风机网编辑，并可手动设定温度上下限，且具有自动声光报警功能。

1．设计要求

本系统使用PT1000温度传感器检测环境温度(温度检测精度0．01℃)，根据环境温度变化控制风机降温，并具备按键手动设定温度上下限、声光报警等功能。

具体技术要求及功能说明如下：

(1)环境温度在设定温度范围内时，绿色LED亮，风机不工作；

(2)当环境温度接近设定温度上限时(5℃之内)，黄色LED亮，风机低速工作，蜂鸣器发出三声500Hz报警声；

(3)环境温度高于设定温度上限时，红色LED亮，风机全速工作，蜂呜器长响。

(4)使用双风机分时工作，便于维护。

2．基于单片机的风机温度控制系统的设计

2．1 系统硬件设计

2．1．1 系统硬件构成

根据设计要求，我们对风机控制系统使用?？槭缴杓品桨?，把整个风机温控系统分为九个功能?？?，即：电源?？?、风机控制?？?、主控电路模块、显示电路模块、按键模块、报警?？?、温度检测?？?、EEPROM?？?、串口通信?？榈?。



2．1．2 系统各功能?？榻樯?/div>
